水平井卡堵水工艺管柱
一、 管柱构成

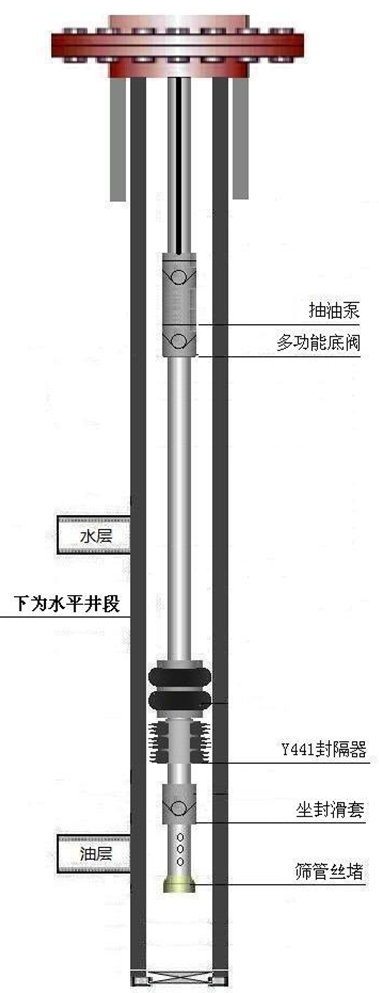

管柱主要由抽油泵、多功能采油底阀、Y441水平井液压封隔器、坐封滑套及筛管丝堵等工具组成。
二、工作原理
1、下管柱
按照管柱图组配好管柱,下管柱,检查并保证多功能底阀下井时为打开状态。
2、坐封封隔器
当管柱下到设计位置时,打压坐封Y441封隔器。
3、关闭多功能底阀
下入抽油杆,抽油杆向下压一下,关闭多功能底阀。注意:只能压一次,不能重复压。
4、采油
调整防冲距,生产。
三、管柱特点
1、Y441封隔器具有卡位准确,封隔器承压能力高等特点。
2、不仅适用水平井,而且适用于直井、斜井、定向井。对高压水层的卡封和小夹层、细分层的卡封,可采用该类管柱。
3、采用多功能底阀,功能性增强。
四、主要配套工具
4.1多功能底阀
4.1.1用途
多功能底阀同时具有固定凡尔和泄油器功能,可实现顺利正洗井,坐封封隔器,方便解堵并提高泵效。
4.1.2工作原理
1、抽油时,下部液体推动钢球上移,可正常生产;停止抽油时,钢球在弹簧作用下回落。
2、抽油杆再向下压一下,多功能底阀内部换向装置切换至短轨道,换向装置下部的机械手带动钢球下移,密封装置封闭;抽油杆向下压一下,多功能底阀内部换向装置切换至长轨道,换向装置下部的机械手带动钢球上移,密封装置实现连通,可以正洗井。
4.1.3主要功能
1) 代替抽油泵的固定凡尔
在原有凡尔的基础上提高了耐磨性,并增加了限位装置,防止了凡尔球对凡尔罩的碰撞损坏。
2)可实现带泵打丢手
减少一次管柱作业,缩短作业时间,节约作业费用1-3万元。
3)固定凡尔耐腐蚀
酸化洗井时无需更换固定凡尔及凡尔座,减少一次管柱作业,节约作业费用1-3万元。
4)可提高泵效3-8%
由于该阀采用了快速复位弹簧,使固定凡尔复位迅速,缩短了凡尔的响应时间,达到了提高泵效的目的。
5)具有防喷功能
增加了一套防喷装置,可以实现有关作业时关闭油管通路,防止原油从油管喷出,套压低时又能自动泄油,实现环保的目的。
4.2 Y441-115封隔器
4.2.1用途
该工具适用于直井、斜井、定向井、水平井等采油工艺要求,特别适用于多层系、高压、小夹层井及用常规工具难于坐封井的分层试油、采油、找水、堵水等工艺。
4.2.2工具结构
该封隔器主要由密封、座封、锁紧、锚定、解封五大部分组成。
4.2.3特点
(1)双锥体双向锚定、下锥体脱卡机构,解决了下锥体使用主动机械力脱卡的难题。
(2)性能稳定,加工、组装难度小的单面螺纹步进锁紧机构,提高了封隔器的座封、密封可靠性。
4.2.4使用方法
1、检查工具
工具下井前必须仔细检查,在确保工具完好时才能下井,检查内容如下:
(1) 两端连接螺纹是否完好无损。
(2) 工具外表面不得有碰撞后产生的久变形。
(3) 胶筒不得有破损。
(4) 所用防松销钉必须上紧且不能露出母体表面。
2、注意事项
工具所下的油井必须冲砂至人工井底;必须通井、刮管,保证无阻碍,通井规外径必须大于工具较大外径。封隔管座封位置必须避开表套接箍位置。封隔器下井后,下管柱要求操作平稳,严禁急刹车、墩井口,下入速度不得大于30根/小时。
3、座封
封隔器下到设计位置后,从油管内加液压5MPa、8MPa、12MPa,15MPa、18MPa、20MPa,各稳压3~5分钟。
4、解封
慢慢上提管柱,观察指重表变化,如果指重表的提示比原悬重上升,又降至原悬重,表明工具已解封。
4.2.5技术参数
4.3坐封滑套
4.3.1用途
用于保证液压式封隔器的坐封或油套通道开关。
4.3.2结构和工作原理
该滑套主要由主体、钢球、弹簧与芯子组成。
打压坐封封隔器,坐封完后继续打压,剪断剪钉。芯子下行,主体上的侧孔露出,从而油套连通。
4.3.2技术参数
长度:280mm 耐压:35MPa
两端连接螺纹:2-7/8 TBG 外径:φ90mm
打开压力:18-20 MPa 通径:φ22mm
钢球:Sφ38 mm
